葡萄新京最新(中国)官方网站 奥斯瓦尔德熟化: 热力学驱动的颗粒尺寸重构偏激调控与应用

阐明：本文采算科技全面剖判了奥斯瓦尔德熟化现象，涵盖其界说、旨趣、影响身分及应用。通过潜入解读开尔文方程和扩散传质旨趣，揭示了颗粒尺寸变化的热力学实质。同期，探讨了温度、名义张力、介质黏度等要害身分对熟化速率的影响，并展示了其在材料制备等范围的无为应用。

什么是奥斯瓦尔德熟化

奥斯特瓦尔德熟化，又称“粗化”，是多分散体系（如乳液、悬浮液、固溶体等）中，小颗粒因名义能高溶化后扩散到大颗粒名义千里积，使颗粒平均尺寸增大、数目减少的现象。德国化学家威廉·奥斯特瓦尔德于1900岁首次系统描摹，故以他的名字定名。

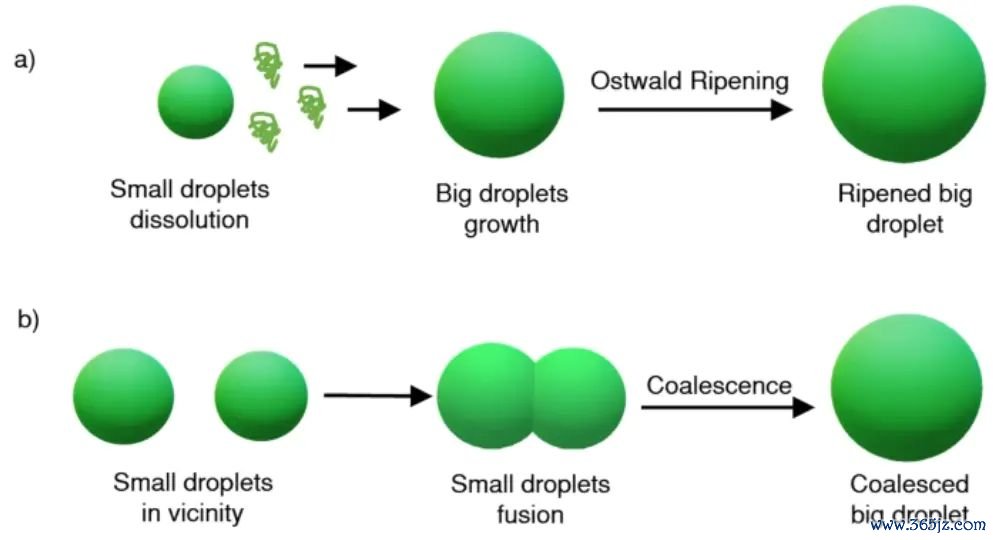

如图1，由于液–液分离液滴因独到机械特质，办法过奥斯特瓦尔德熟化和聚并作用在宏不雅层面发生相分离。

具体为因溶化度或蒸气压各别，大液滴以小液滴为代价沉着酿成；聚并则是两个或多个液滴合并成一个大液滴，受名义张力促进，名义张力缩小新界面酿成能量阻截股东相分离。

周围介质粘度会影响液滴畅通速率和碰撞频率，进而影响聚并。因热力学不踏实性，液–液分离液滴数目会减少并被迫孕育，需接纳踏实战术确保其施行应用中的永久服从。

图1：由于奥斯特瓦尔德熟化和液滴合并作用导致的液滴不踏实性线路图。DOI:10.1038/s42004-024-01168-5S

中枢旨趣

奥斯瓦尔德熟化的实质是体系为缩小总名义能而自愿进行的热力学流程，其中枢旨趣可通过“开尔文方程”（Kelvin Equation）和“扩散传质”两个要领来解说。

开尔文方程

开尔文方程揭示了颗粒尺寸与溶化度之间的关系，其抒发式为：

ln(c/c₀) = 2γM/(ρRT r)

其中，c为小颗粒的溶化度，c₀为大块物资的溶化度，γ为名义张力，M为摩尔质料，ρ为密度，R为气体常数，T为全齐温度，r为颗粒半径。

从方程不错看出，颗粒半径r越小，其溶化度c越大。这意味着在归并体系中，小颗粒的溶化度远高于大颗粒。举例，在乳液体系中，小液滴的溶化度高于大液滴；在悬浮液中，小固体颗粒的溶化度高于大固体颗粒。

扩散传质

由于小颗粒和大颗粒之间存在溶化度梯度，小颗粒会持续溶化到周围介质中，使介质中溶质浓度保管在较高水平。而大颗粒周围介质的溶质浓度相对较低，把柄扩散旨趣，溶质会从高浓度区域向低浓度区域扩散。当扩散到大颗粒周围的溶质达到其溶化度时，便会在大颗粒名义千里积，使大颗粒持续长大。

这一流程抓续进行，直到体系总名义能降至最低，最终体系中只剩下少数较大的颗粒，竣事了“小颗粒隐匿、大颗粒长大”的末端。

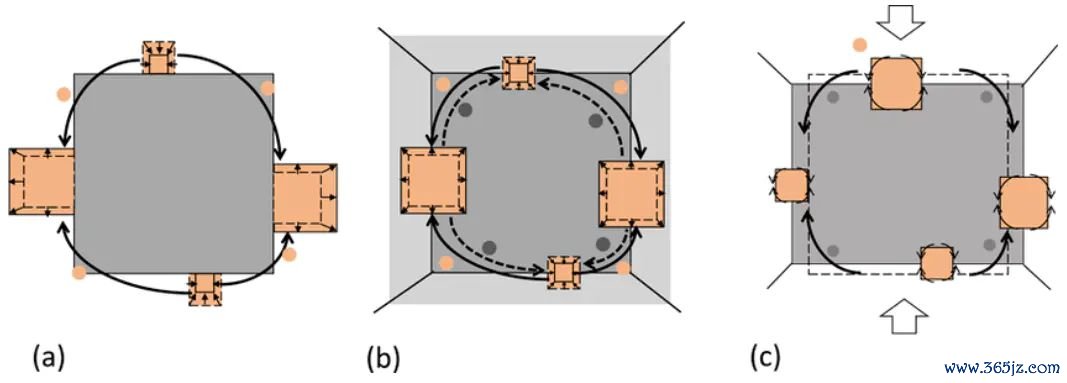

如图2通过第二相中组分的扩散进行的熟化。小箭头线路第二相的孕育或放松。通过第二相中组分的扩散（实线箭头）和基体相中组分的反向扩散（虚线箭头）进行的熟化。小箭头线路第二相的孕育或放松。通过基体相和第二相中组分的扩散进行的扩散蠕变。大箭头线路压缩标的。

图2：为奥斯瓦尔德熟化和扩散蠕变流程的扩散流程线路图。灰色和橙色晶粒分辩代表基体相和第二相。DOI：10.1029/2022JB024638

影响身分

奥斯瓦尔德熟化的速率并非固定不变，而是受到多种身分的影响，主要包括以下几个方面：

温度

温度升高会加速分子热畅通，从而加速溶质扩散，同期也会改革名义张力和溶化度，权臣升迁奥斯瓦尔德熟化的速率。温度变化会影响溶化–再千里积的速率常数，进而影响熟化速率。

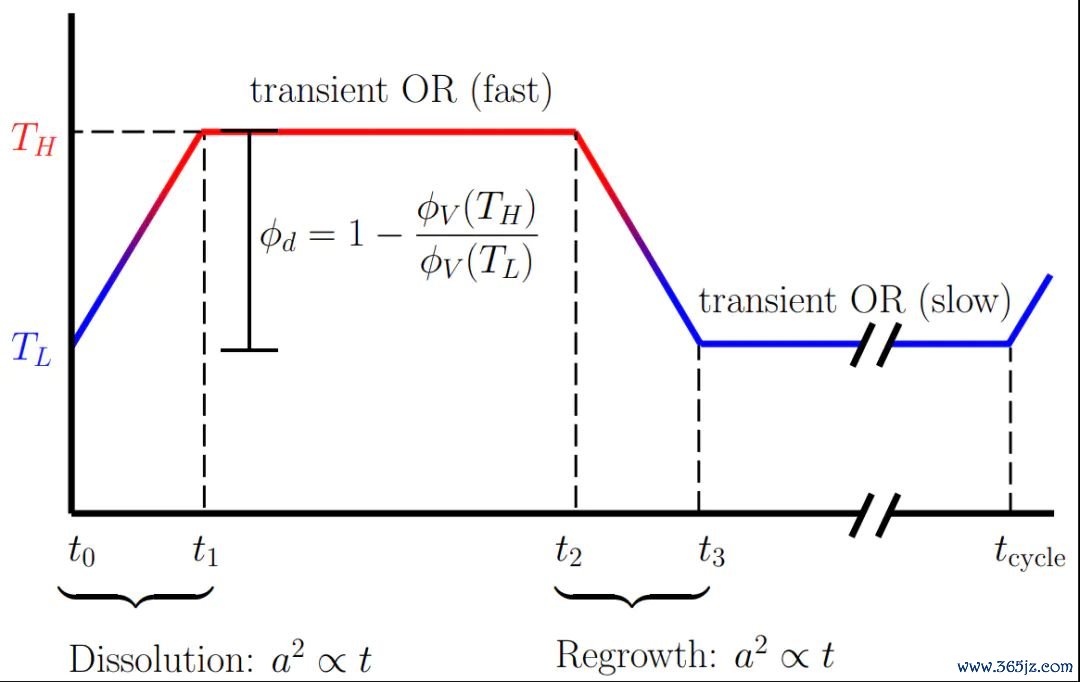

尽管时常合计温度轮回（加热溶化→冷却再孕育）会加速熟化，但在某些情况下，若探讨中间的松懈效应（粒径散布收复），可能会减缓熟化。如图3所示，在时刻t0时系统发生温度波动，随后在时刻t1升至高温Th并保抓至时刻t2，然后收复至驱动温度T1。在每个周期时刻tcycle内，这一流程持续叠加。

图3：描摹材料在低温TL与高温TH之间的轮回流程。DOI:10.1021/acs.cgd.8b00267

名义张力

把柄开尔文方程，名义张力γ越大，葡萄新京小颗粒与大颗粒的溶化度各别越大，熟化速率越快。因此，调度体系的名义张力（如添加名义活性剂）不错抵制熟化流程。

在传统乳液中，液滴的永久踏实性受界面能限制。跟着时刻推移，液滴尺寸散布变粗，小液滴隐匿，大液滴增大。液滴变粗的最快阶梯是平直合并，但当合并被羁系（时常通过名义活性剂竣事）时，奥斯瓦尔德熟化就会接受。

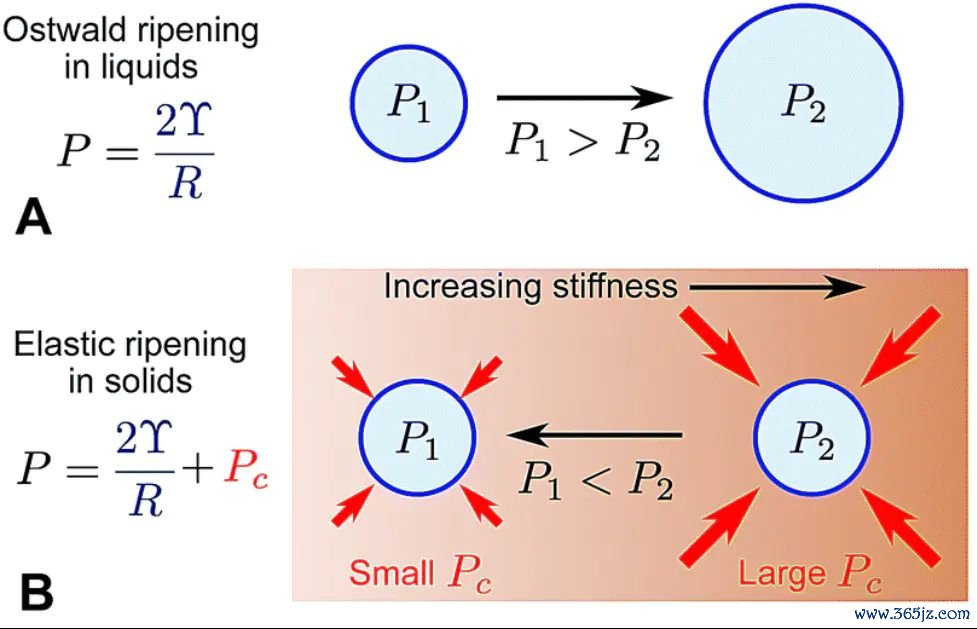

如图4所示，小液滴溶化放松，大液滴冷凝增大，这一流程由液滴的拉普拉斯压力各别驱动，拉普拉斯压力：

P= 2γ/R

其中γ 是名义张力，R 是液滴半径。

如图4，当液滴在团聚物网罗中通过成核和孕育酿成时，情况会权臣改革。在均匀网罗中，液滴呈单分散且踏实，较硬网罗中出现较小液滴。液滴在孕育流程中会将网罗向外推，网罗则挤压液滴，使液滴里面压力加多十分于网罗杨氏模量E的量，这种压力加多可能远超拉普拉斯压力。

因此，当团聚物网罗具有非均匀力学性质时，弹性对液滴压力的孝敬口舌均匀的，可驱动材料从较硬区域的液滴向较软区域的液滴出动，与奥斯瓦尔德熟化访佛，“弹性熟化”亦然通过稀相中液滴之间的物资传输来介导的。访佛现象已在活细胞的细胞核中被不雅察到。

图4：液体中的奥斯瓦尔德熟化和团聚物网罗中的弹性熟化。DOI：10.1039/d0sm00628a

介质黏度

溶质在介质中的扩散统共与介质黏度成反比，介质黏度越大，扩散统共越小，熟化速率越慢。

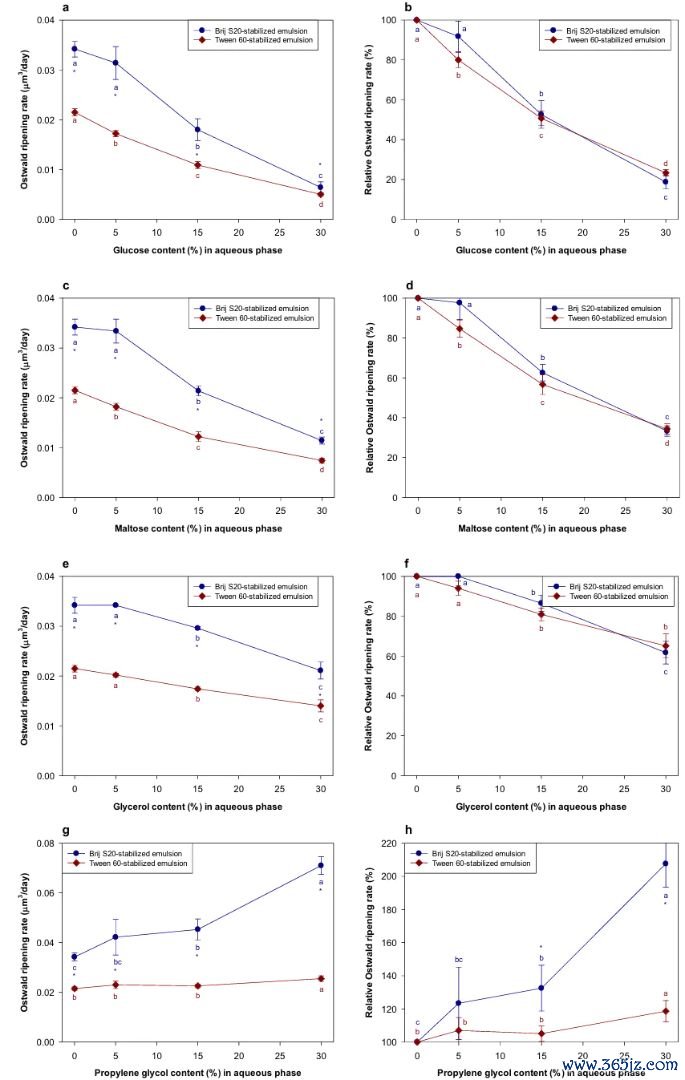

如图5臆测了葡萄糖、麦芽糖、甘油和丙二醇等几种水溶性添加剂对正癸烷油包水乳液奥斯瓦尔德熟化的影响。

末端标明，葡萄糖、麦芽糖和甘油齐羁系了乳液中的奥斯瓦尔德熟化，且这种服从跟着添加剂浓度的加多而增强。丙二醇的末端将在后文扣问。葡萄糖和麦芽糖施展出访佛的羁系服从，但甘油的服从较差。这些体系的驱动液滴尺寸和多分散性与奥斯瓦尔德熟化速率之间莫得对应关系。

图5：水溶性物资对用刚直癸烷制备的乳液的奥斯瓦尔德熟化速率的影响。DOI：10.1038/s41538-024-00316-4

应用

在陶瓷材料制备中，抵制奥斯瓦尔德熟化流程可竣事颗粒均匀长大，减少孔隙率，升迁陶瓷追究性和力学性能；在纳米材料合成中，诈欺该流程可制备尺寸均一的纳米颗粒。

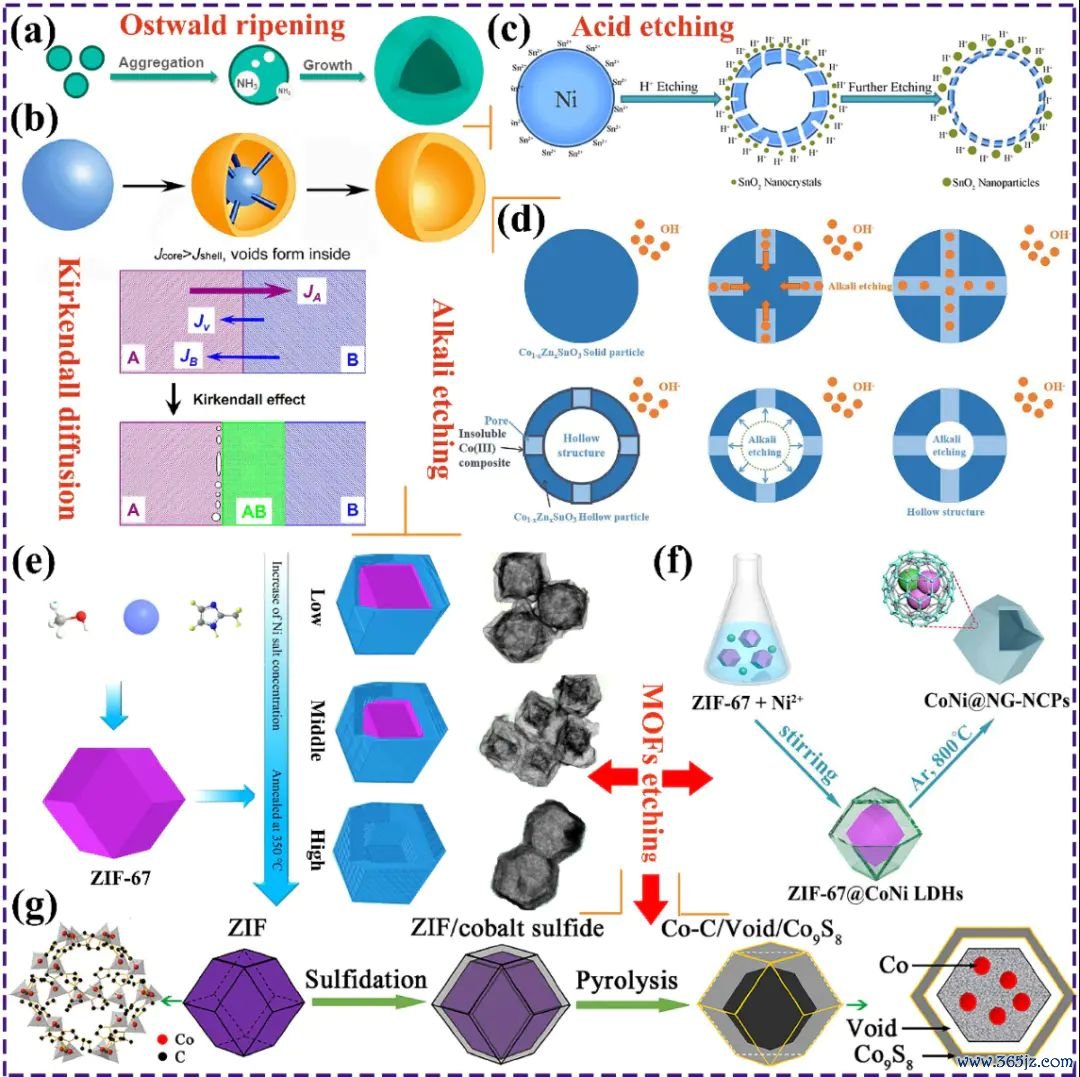

如图5，奥斯瓦尔德熟化描摹了物资结构随时刻的变化：由于热力学系统趋向最顽劣量情景，溶液中的小晶体会沉着溶化并再行千里积在较大晶体上。

这一流程大概分为：领先，通过溶剂热响应生成小颗粒，这些颗粒集结孕育成更大团簇以缩小名义开脱能；其次，在气泡存不才，团簇拼装成踏实球形结构。在熟化流程中，还会出现“核析出”现象，即里面高名义能纳米晶体溶化，成为酿成外部低名义能壳层的原料，最终酿成中空结构。

在奥斯瓦尔德成孔流程中，含有提拔剂（如乙二胺、NH4Ac、醋酸钠、尿素等）的溶剂对酿成中空结构至关广博。这些提拔剂可手脚还原剂并生成气泡，匡助酿成空腔。其中，乙二醇与尿素勾通使用最为常见。

诈欺该体系制备了单分散的中空Fe3O4纳米球用于电磁波接纳臆测；相似也制备了中空的ZnxFe3-xO4接纳剂。中空电磁波接纳剂的步地与提拔剂含量密切相干。臆测发现，通过抵制尿素含量可调度中空Fe3O4球体的步地，尿素含量加多会升迁溶液pH值，促使球体以更小尺寸酿成，而过量OH–离子可能导致球体名义腐蚀。

尽管已有普遍对于奥斯瓦尔德成孔法制备中空球形电磁波接纳剂的臆测，但主要荟萃在磁性铁氧体材料上，材料种类有限，合成机制也不够明确，这些身分限制了该技艺的进一规范行。

图6：通过奥斯特瓦尔德熟化作用酿成空腹球体的线路图葡萄新京最新(中国)官方网站。DOI：10.1007/s42114-022-00514-2
